ZS-BOX03-ab 光伏接線盒（灌膠）
關鍵詞: XQJ系列電纜橋架，材質分為鋼制橋架、不銹鋼制橋架、鋁合金橋架，阻燃玻璃鋼橋架
詳細信息
產品名稱 ： 光伏接線盒( 灌膠)
產品型號 ：ZS-BOX03-ab
主要技術特性 ：
① 最大系統電壓：DC1500V
② 最大工作電壓：100V
③ 額定脈沖電壓：16000V
④ 額定電流： 12A
⑤ 污染等級:1
⑥ 環境溫度: -40℃~85℃
⑦ 保護等級: Class Ⅱ
⑧ 連接線規格: 4mm 2
⑨ 防護等級: IP68
⑩ TUV 認證標準: IEC 62790
? 連接器：ZS-CC01，按照 IEC 62852 通過 TUV 1500V 認證
使用步驟:
① 沿盒體底面凹槽（下圖所示黑色線條）打一圈粘接膠。
② 將匯流帶穿過接線盒底部的 4 個穿線孔并將接線盒沾到組件背板上。
③ 將匯流帶與接線盒端子頭部堆錫處焊接牢固，應盡量將焊好的匯流帶壓低，以保證灌封膠能將其完全覆蓋。注意：4 條回流帶相互之間不可接觸。
④ 將灌封膠注入盒體，灌封膠必須將所有導電部件全部覆蓋。

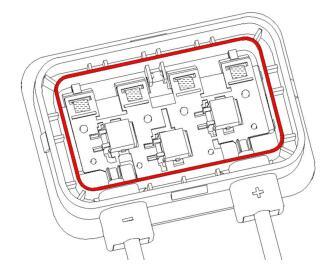

注 ： 灌膠后膠面不得超過下圖紅色面 ，否則溢膠。膠重約35克
⑤ 灌封膠固化后，蓋緊盒蓋（前后左右 4 處卡子卡接到位）。
⑥ 如需打開盒蓋，用一字起稍用力撬動 4 處卡子。
