MNS低壓抽出式開關柜
關鍵詞: XQJ系列電纜橋架，材質分為鋼制橋架、不銹鋼制橋架、鋁合金橋架，阻燃玻璃鋼橋架
詳細信息
◎概述
MNS低壓抽出式開關設備是一種用標準模數組裝的組合式低壓開關柜(以下簡稱裝置),本裝置適用于交流50(60)Hz、額定工作電壓690V及以下的供配電系統,用于發電、輸電、電能轉換和電能消耗設備的控
本裝置符合EC439.DE660和GB7251.1(低壓成套開關設備和控制設備)國家標準,并通過了“3C"強制性產品認證。
◎產品特點
設計緊湊:以較小的空間能容納較多的功能單元。最多可裝36個8E4抽屜單元。
結構通用性強,組裝靈活:以25mm為模數的C型材能滿足各種結構形式、防護等級及使用環境的要求。
采用標準模塊設計:分別可組成保護、操作、轉換等標準單元,用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的框架結構和抽屜單元。
安全性高:大量采用高強度阻燃型工程塑料組件,有效加強防護安全性能,具有防電弧設計,操作人員人身安全保障。
技術性能高:主要參數達到當代國際技術水平。
裝配方便:不需要特殊復雜工具,全系列標準化。
板材采用冷板或敷鋁鋅板,柜體做到免維修。
設備更新改進方便。
◎正常使用環境條件
周圍空氣溫度不高于+40°℃,不低于-10℃,24小時內平均溫度不高于+35℃。
大氣條件:空氣清潔,相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度,如+20℃時為90%,但應考慮到由于溫度變化可能偶然地產生適度的凝露。
戶內使用,使用地點的海拔高度不得超過2000m。
本裝置適應于以下溫度的運輸和儲存過程:-25℃至+55℃的范圍之間,在短時間內(不超過24h)可
達+70°℃,這些極限溫度下裝置不應遭到任何不可恢復的損傷。
如果上述使用條件不能滿足時,應由用戶和制造廠協商解決。
當本裝置使用于海上鉆采平臺和核電站時,應另行簽定技術協議。
◎基本參數
額定絕緣電壓交流690/1000V
額定工作電壓交流400690V230/400V
額定頻率50(60)Hz
主母線最大工作電流6300A
垂直母線最大工作電流1000A
主母線短時(s)耐受電流(有效值)100KA
主母線短時耐受峰值電流(最大值)250KA
垂直母線短時耐受電流50KA
垂直母線短時耐受峰值電流(最大值)125KA
防護等級|P30、P40、P54(訂購|P54防護等級時,須與制造廠及時聯系)。
◎柜體結構
開關柜體基本結構是由C型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成,全部柜架及內層隔板都作鍍鋅鈍化處理。四周門板、側板作靜電噴涂。柜內分成三個隔室,即柜后部的水平母線隔室,柜前部左邊的功能單元隔室,柜前部右邊的電纜室。
水平母線隔室與功能單元隔室之間用阻燃型發泡塑料制成的功能板分隔,電纜室與水平母線室、功能單元隔室之間用鋼板分隔。
除標準側出線方案外,還有后出線方案,后出線方案是專為減少開關柜排列寬度而設計的。后出線開關柜的主母線水平安裝在開關柜的頂部,柜的后半部為電纜室,進出線電纜均從柜后電纜室連接。開關柜的正面為裝置小室,安裝開關設備的功能單元。該系統設計將開關柜側面的電纜室移至后半柜,大大減少了開關柜的排列寬度,以進一步滿足變電所空間布置的要求。
饋電柜柜寬600mm,深1000mm,頂部為獨立的主母線室,與裝置小室隔離。正面裝置小室有效安裝總高度為72E(E=25mm),經多功能板與后部電纜室隔離,充分利用了開關柜的安裝空間,結構緊湊,單元配置靈活。背面電纜室帶門,安裝及維護方便。
進線的寬度按進線單元的框架電流確定,推薦寬度為600800/1000mm,柜深1000mm
開關柜外形尺寸
高:2200m
寬:600、800、1000mm
深:600、800、1000mm
抽出式組件
標準組件規格:8E/4、8E/2、4E、8E、12E、16E、20E、24E。
(1)8E/4,8E/2抽出式組件
8E/4和εE/2抽出式組件結構包括儀表板、絕緣材料側板、帶電纜接線端子的后蓋和一個或兩個20芯控制線端子安裝件,按不同要求8E/2可配兩個20芯的端子。
儀表板上設有敲落孔,用于安裝計量、操作、顯示器件。主開關(一般為馬達開關帶熔斷器或斷路器操作由安裝在儀表板上的手柄來實現,該手柄具有電氣及機械聯鎖功能,電氣聯鎖采用帶一個常開一個常閉觸點的微動開關來完成。
操作手柄向里按動后,方能從O位置向|位置,操作手柄上可給主開關分閘、試驗、隔離三個位置加掛鎖以作為安全保護,最多可加3把鎖。
(2)4E,8E,12E,16E,20E,24E抽出式組件
4E至24E抽出式組件包括儀表板、絕緣后板、前蓋板、金屬側板和走線槽。
鉸鏈組件門為從前方更換元件提供了方便(如更換熔斷器),無需抽出組件即可實現。當組件處于工作及試驗位置,只有使用工具(如螺絲刀、雙鎖)才能將前門打開。當組件處于隔離位置時,可以配雙鎖。
前蓋板上有安裝儀表板的開孔,儀表板在前蓋板開啟、關閉時留在原位不動。儀表板設有敲落孔以安裝計量、操作和指示器件。操作手柄具有電氣及機械聯鎖功能,電氣聯鎖采用帶一個常開一個常閉觸點的微動開關來完成。
開關手柄位置說明
丨工作位置-主開關合閘,控制回路接通,組件鎖定
○分閘位置-主開關斷開,控制回路不接通,組件鎖定
隔離位置-抽岀3σmm距離,主回路及控制回路均斷開,完成隔離、可加三把鎖
試驗位置-主開關分閘,控制回路接通,組件鎖定,可加三把鎖
↑↓抽出位置-主回路和控制回路均斷開
當操作人員在“↑↓"位置抽出抽屜時,開關手柄會自動跳到“O隔離位置,抽屜鎖定在抽出30mm的位置,以防止因用力過猛將抽屜一次性拉脫。此時再將開關柄轉至"↑↓"抽出位置,就可以完全抽出抽屜。
◎母線系統
開關柜可配置二組主母線,安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部或下部。根據進線需要,上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電,也可并聯供電,也可用作后備供電電源。
配電母線(垂直母線)組裝在阻燃型塑料功能板中,既可防止電弧引起的放電,又能阻止人體接觸,通過特殊連接件與主母線連接。
柜內設有獨立的PE保護導體和N中性導體,二者貫穿整個裝置。中性母線N和保護母線PE平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中。N線和PE線之間使用絕緣子相隔。
◎安全保護系統
每柜設有一塊阻燃型的塑料功能隔板,安裝在主母線室與功能單元隔室之間,其作用為有效防止開關元故障引起的飛弧與母線短路造成的事故,采取了嚴密的隔離措施。
上下層抽屜之間有帶通風孔的鍍鋅金屬底板相隔離,較小的8A4、8E/2抽屜其四周均為阻燃型工程塑料件,故相鄰回路之間有較強的絕緣隔離作用。
柜內采用了多種塑料組件以支撐帶電部分,這些組件要求是無鹵素的,并具有防漏電性能。
◎抽屜類型
有五種標準尺寸,都是以8E(200mm)高度為基準
8E4:在8E高度空間裝4個抽屜單元。
8E2在8E高度空間組裝2個抽屜單元
8E:在8E高度空間組裝1個抽屜單元。
16E:在16E(400mm)高度空間組裝1個抽屜單元。
E24:在24E(600mm)高度空間組裝1個抽屜單元。

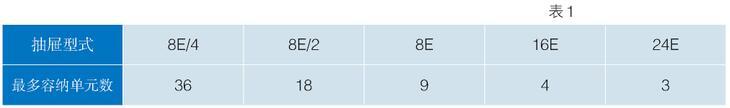

五種抽屜單元可在一個柜體中作單一組裝,也可作混合組裝,一個柜體中作單一組裝最多容納抽屜單元數見表1所示。
功能單元隔室的總高度為72E。
在同一臺裝置中，功能單元的一般排列規律是，小功能單元在上，大功能單元在下。
◎抽屜的電氣和機械聯鎖
抽屜單元有可靠的機械聯鎖裝置,通過操作手柄控制,具有明顯準確的合閘、試驗、抽出和隔離位置。為加強安全防范,操作手柄定位后可加上掛鎖,最多可加三把鎖。
抽屜單元到位后必須嚴格按照操作形狀功能及其位置動作,若強行操作,則容易損壞結構件,請用戶使用時注意。
◎安裝、使用、維修
裝置的外形尺寸和安裝參考圖三。
當裝置運抵目的地后,首先應檢查包裝箱是否完整,若裝置不立即安裝,應存放在干燥清潔之處。
裝置推薦為離墻安裝式,安裝基礎平面要求平整。
接好電纜后,裝置底部應封閉,以防止小動物爬入柜內造成短路事故。
裝置在安裝或調整后,在投入運行前,需進行下列各項檢查和試驗。
(1)檢查裝置內,安裝的電器設備和控制接線是否符合工廠的圖紙。
(2)用手動操作各種開關,應操作靈活,無異常和卡滯現象。
(3)檢查機械聯鎖機構、電氣聯鎖裝置的動作是否正確可靠,應符合系統要求
(4)檢查主電路和控制電路的絕緣電阻是否符合規定要求。
(5)檢查裝置內所安裝的電氣設備是否良好,是否符合電氣本身的技術條件。
(6)檢查裝置內部有無異物及各部件的安裝螺釘是否松動現象。
◎抽出式MCC操作須知
(1)抽屜底部應正確插入導向件后,才能向柜內推進,否則將會發生損壞抽屜或拉不出等不良現象。

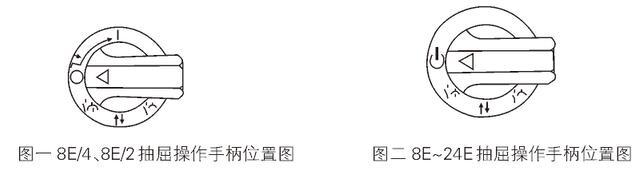

(2)8E/4和8E/2抽屜面板上的符號標志和作用見圖一,圖中從分斷位置“○”到“|"的箭頭表示為:先將操作手柄向里推進后再將手柄從“O"旋轉到“"即可,返回時不須推動,只要將手柄從“"旋向"○",放手后,手柄自動彈出。
(3)8E~24E抽屜面板上的符號標志和作用見圖二,當手柄到達工作位置"|"時,機構對主開關解除機械閉鎖,這時主開關可以合閘和分閘操作,當主開關合閘后,聯鎖機構的手柄就不能操作。
(4)在符號標志的右下角門上有一小孔,這是門的解鎖機構,操作過程如下:當抽屜在工作位置時,如果要開門,用螺絲刀插入孔內向下移動鎖扣即可開門。
◎裝置的運輸和存放
裝置不允許傾倒和遭受劇烈震動。
裝置在拆箱后吊裝時應使用運輸角板,二根鋼絲繩的夾角120°。如用鏟車,滾棍或撬棒,均不允許直接在裝置的底架上進行。
