KYN28-12金屬鎧裝移開式開關設備
關鍵詞: XQJ系列電纜橋架，材質分為鋼制橋架、不銹鋼制橋架、鋁合金橋架，阻燃玻璃鋼橋架
詳細信息
◎概述
KYN28-12(Gzs1-12)金屬鎧裝移開式開關設備(以下簡稱開關柜),是原電力部委托龍源電力研究所組織聯合設計,該產品應廣大電力用戶及設計單位的要求研制而成,該產品符合國情,具有較高的技術指標,能夠適用電力市場發展需求,并可以與現有引進產品競爭。本產品適用于3~12KV三相交流50HZ單母線及雙母線分段系統中,作為接受和分配電能之用。
本產品符合EC298國際電工標準和GB3906國家標準以及DL402、DL403、DL404電力部指標要求,具有可靠的“五防”功能,結構強度高,器件布置合理,方案齊全,可擴展性強,是一種理想的新型配電裝置,目前已被廣泛應用。

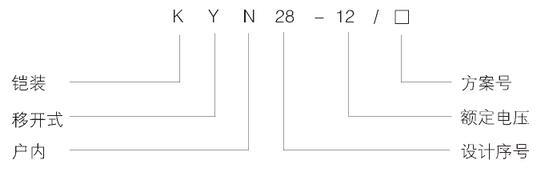

◎型號含義
◎使用環境
周圍環境溫度不高于+40℃,不低于-10℃,24小時內平均溫度不高于+35℃。
海拔高度不超過1500米。
日平均相對濕度不大于95%,月平均相對濕度不大于90%。
設備應安裝在無劇裂震動和沖擊的地方,以及電器元件不受到腐蝕的場所。
設備安裝與地面的傾斜度不超過5度。
用戶如有特殊要求時可與制造商協商解決。
◎結構特點
開關柜由柜體和手車兩大部分組成,柜體由螺栓組裝而成,外殼和內部隔板采用覆鋁鋅板。柜體由四個不同的功能單元組成,分別是:手車室、母線室、電纜室、低壓室。可移開單元根據用途可分為:斷路器手車、電壓互感器手車、隔離手車、計量手車、熔斷器手車、避雷器手車等。
手車室安裝了導軌,確保手車在柜內平衡可靠地移動。金屬活門隨手車進出自動打開和關閉,且上下活門可分別打開,方便維護并確保人生安全。手車室門關閉狀態可操作手車移動,通過視察窗可觀察到手車所處位置以及斷路器的分合指示和儲能指示。
電纜室可安裝電流互感器、電壓互感器、接地開關、避雷器、零序互感器、傳感器等,電纜連接高度在650mm以上,單芯電纜每相最多可連接六根。
母線室采用絕緣支柱固定母排,相鄰母線室之間采用穿墻套管隔離,能有效防止事故蔓延,根據額定電流大小,主母線可選用1~3根銅排。
低壓室的門板和內部安裝板可根據不同的要求安裝各種二次設備,控制母線安裝在低壓室頂板上,并用可旋轉的隔板蓋住,方便現場安裝。
在手車室、母線室、電纜室的上方設有壓力釋放裝置,當柜內發生故障產生電弧時,該裝置可在氣壓升高時釋放壓力,排放氣體,確保操作人員和開關柜的安全。
開關柜具有可靠的聯鎖裝置,從根本上防止了誤操作而造成的危害,有效地保證了操作人員和開關柜的安全,開關柜進行下列操作時,必須滿足有關聯鎖條件,否則操作將被阻止。
手車從試驗位置進到工作位置:斷路器“分"位置、接地開關“分"位置
手車從工作位置退到試驗位置:斷路器“分"位置
斷路器分合閘:手車鎖定在工作位置或試驗位置
分合接地開關:手車鎖定在試驗位置
打開電纜室門:接地開關“合”位置
插拔二次插頭:手車鎖定在試驗位置
◎訂貨須知
用戶提供下列資料：
1.一次主接線方案圖及主母線型號規格;
2.各柜的二次原理圖及端子圖;
3.二次小母線布置圖及小母線形式;
4.配電室平面布置圖及相關剖面圖;
5.若需要母線橋(柜間母線橋或墻間母線橋}需提供跨距和高度尺;
6.電氣設備匯總表;
7.表面噴涂的色標代號或樣板;
8.地區特殊要求及特殊使用環境應在訂貨時提出;
9.需要其它或超出的附件、備件應提出種類及數量。

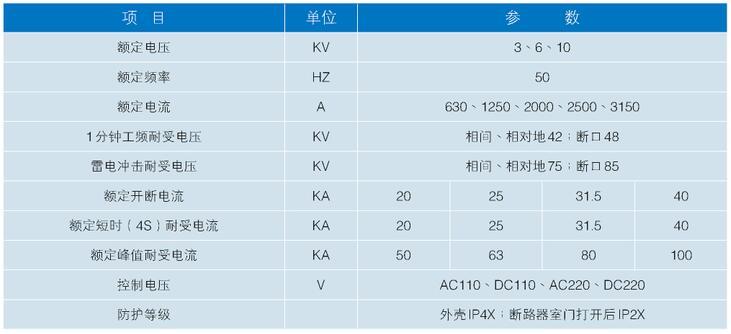

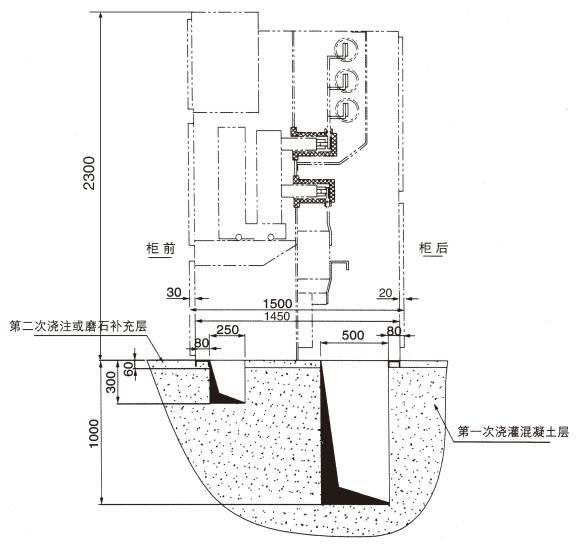

◎安裝示意圖

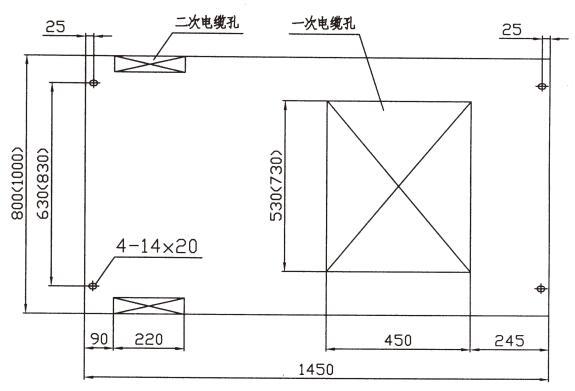

◎底板開孔圖
